業務案内

シルクスクリーン印刷

成型品への平面印刷、曲面印刷
自動機によるUVインキを使った回転曲面印刷
トートバック、Tシャツといった布ものに水性、油性ラバー印刷
特色単色印刷はもとより、
多色、フルカラー印刷対応致しております

尚、以下に販売・営業・セールスプロモーションのお役に立てればと
弊社の設備に伴ったシルクスクリーン印刷について、ご説明致しておりますので
お時間のある時にでもご覧下さい

<平面シルクスクリーン印刷>

文字通り、平面部分に印刷を施します。

条件としては、原則として

  • 1 印刷部が平面である事
  • 2 印刷面を水平に保ち固定出来る事
  • 3 印刷面に突起物等の無い事
  • 等があげられます。

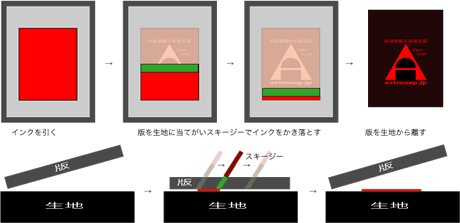

<<印刷手順>>

 1 テーブルに治具(*1)を固定し、治具にワーク(被印刷物)をセット

 2 版をあてがい、版上でスキージーを滑らせインキを掻き落す

 3 版を離して、ワーク(被印刷物)を取り出し 乾燥させて完成

シルクスクリーン印刷手順

<曲面・回転シルクスクリーン印刷>

ワーク(被印刷物)を回転させながら曲面部に印刷を施します。

条件としては、原則として

  • 1 ワーク(被印刷物)形状が円筒(円柱)状である事
  • 2 印刷面を頂点とし、一定位置に保ち回転させられる事
  • 3 成型に歪みが無い事
    等があげられます。

ワーク(被印刷物)を固定、回転させるにあたり

  • 1 ワーク(被印刷物)をコロ(ローラー)の上に置いて一定位置で回転させる
  • 2 ワーク(被印刷物)の構造を利用して一定位置で回転させる
    等を行います。

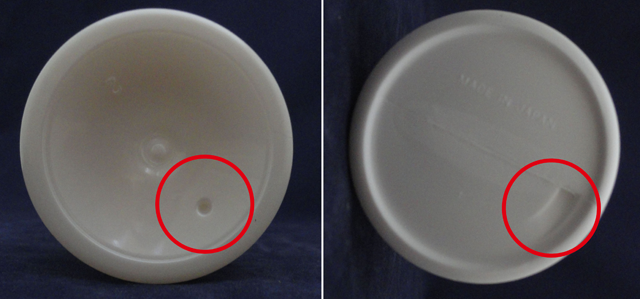

  • ボトル底面切れ込みの画像

    ボトル底面切れ込みの画像

マグカップの取手部やボトルの底面の切れ込み(写真参照)等を利用したりしますが、 それらが無い場合、微妙な位置合わせが出来ず、多色印刷が出来なくなる場合があります。

(センサーで印刷位置を計測し多色印刷可能にするシステムも存在しますが、弊社では設備が無く外注となってしまいます)

 ※ マグカップの印刷過程を工場見学(動画)で紹介しています。

<UVシルクスクリーン自動回転印刷>

ワーク(被印刷物)を回転させながら曲面部にフレーム処理後、印刷を施しUV照射乾燥し完成させます。

両側からチャック
ワーク(被印刷物)を両端からチャック
条件としては、原則として

  • 1 ワーク(被印刷物)形状がが円筒(円柱)状である事
  • 2 ワーク(被印刷物)を両端からチャック(押さえ)し、一定位置に保ち回転させられる事
  • 3 成型に歪みが無い事
    等があげられます。

機械の設定に手間がかかりますので、小ロットの商品の対応には不向きです。

 ※ シリンジ(注射器)の印刷過程を工場見学(動画)で紹介しています。

<T シャツ(布)シルクスクリーン印刷>

テーブルに糊を利かせ、ワーク(被印刷物)生地(Tシャツ/トートバック等)布ものを、 テーブルに張り付けて印刷をします。

条件としては、原則として

  • 1 よれや折癖が無い事
  • 2 縫い合わせ部等をまたがない事
  • 3 突起物等が無い事
    等があげられます。

また、2重になっていたりテーブルに糊付けの利かない物は無理な場合があります。

弊社設備は、アームが6本テーブルが8台の回転式印刷機で、アームの1本はスポット乾燥として使用し、残りアーム5本にそれぞれ版をセットしてテーブルが廻る仕組みですので、最大でも5色印刷と印刷色が制限されます。
多色印刷は、特色(指定色)5色以内
フルカラー印刷の場合、白べた+CMYK(色分解網印刷)による5色印刷が最大となります。

*1 治具について

印刷対象物を一定の位置に固定する為のもので、ワーク(被印刷物)の形状等によっては専門の業者に有料で作製の必要が有る場合があります。

シルクスクリーン印刷 成果サンプル一覧
画像をクリックして印刷部分を拡大することができます

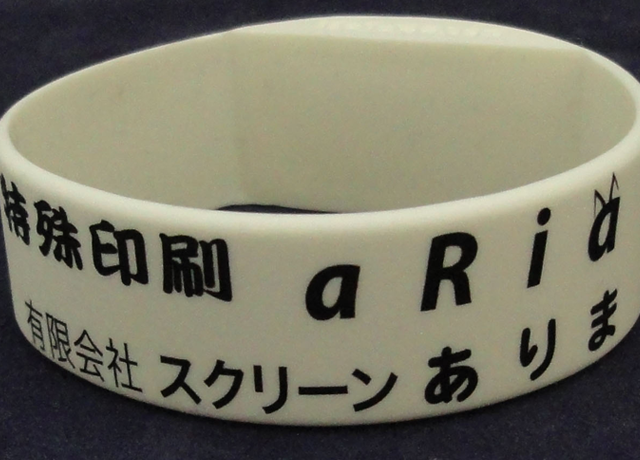

  • シリコンウォッチバンド


    回転印刷・ロゴ(指定色)

    DINEXマグカップ(PP)

  • シリコンウォッチバンド


    平面印刷・文字(墨)

    シリコンウォッチバンド

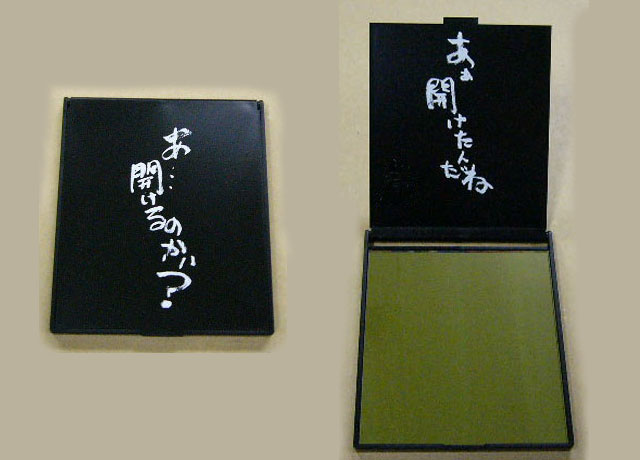

  • PS樹脂製スクエアーミラー(特色1色印刷)


    平面印刷 ・ 書き文字(白)

    スクエアミラー(SP樹脂)

  • ポケットファイルブック


    平面印刷・文字(白)

    ポケットファイルブック

  • ノートPCソフトケース

    平面印刷
    ロゴ(2cラバー)

    ノートPCソフトケース

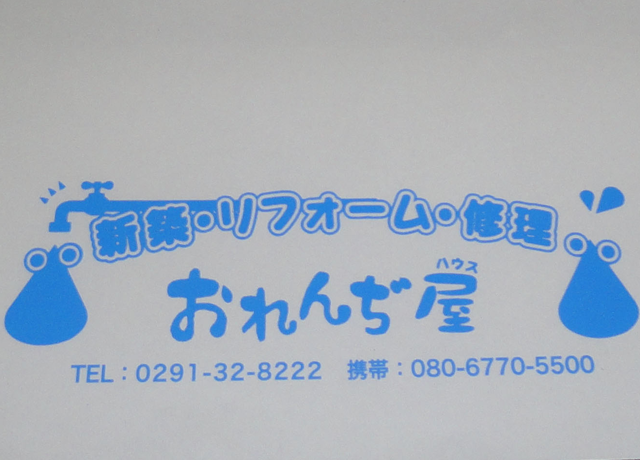

  • クリアクリップファイル


    平面印刷・指定色

    クリアクリップファイル

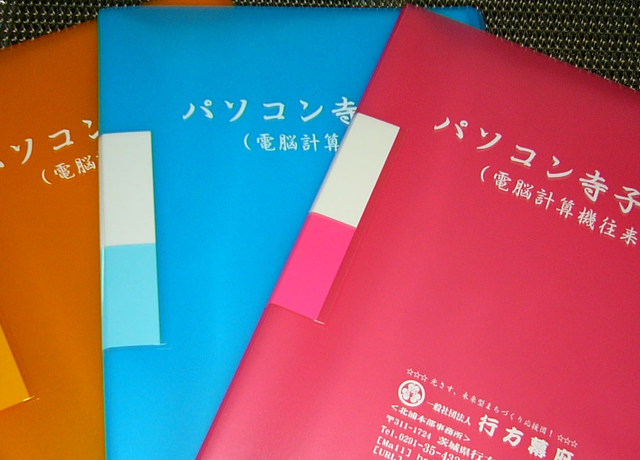

  • クリアファイル


    平面印刷・指定色

    クリアファイル

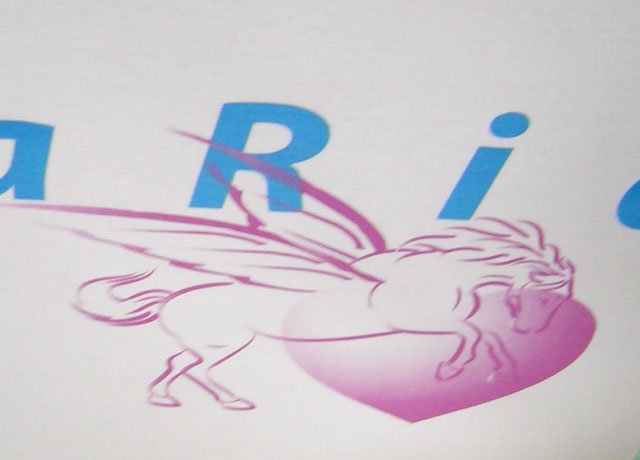

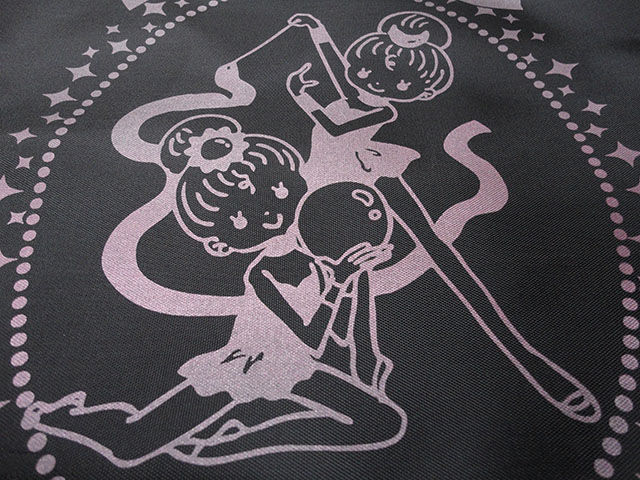

  • ポリ巾着袋


    平面印刷・メタリックピンク

    ポリ巾着袋

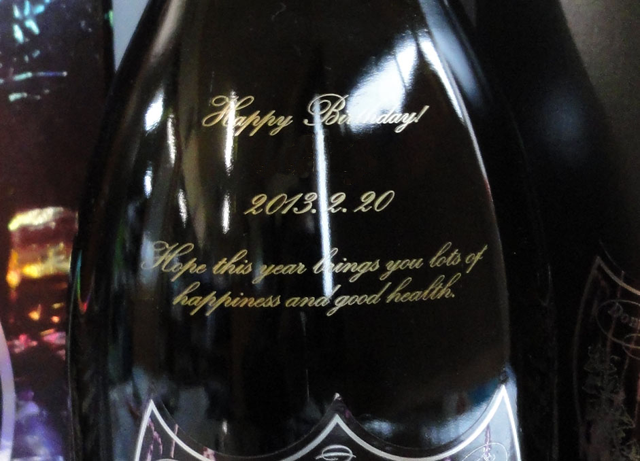

  • ドンペリ(硝子)


    曲面印刷・文字(金)

    ドンペリ(硝子)

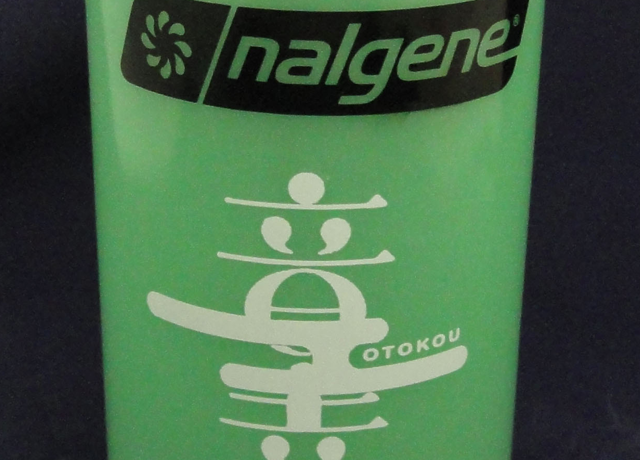

  • ナルゲン1Lボトル


    曲面印刷・ロゴ(白)

    ナルゲン1Lボトル

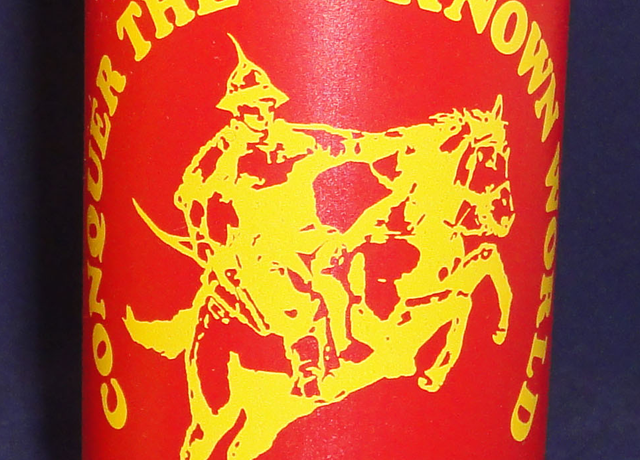

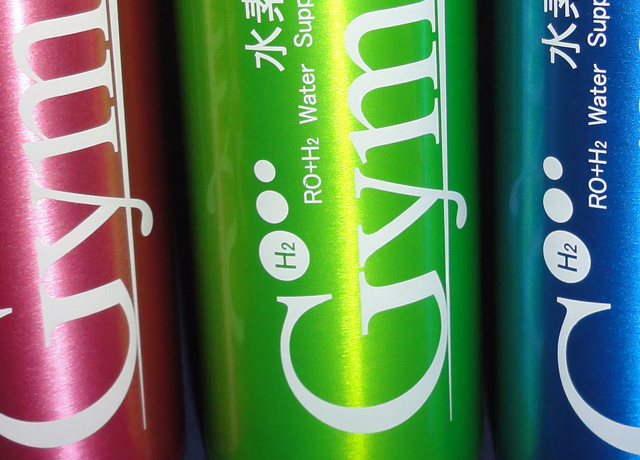

  • Pアルミカラーボトル


    曲面印刷・ロゴ(白)

    アルミカラーボトル

  • ディスペンサー)


    曲面印刷・ロゴ(赤・黄)

    ディスペンサー(PE)

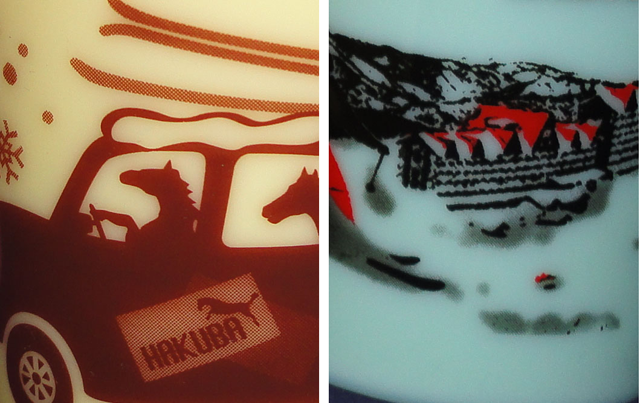

  • マグカップ(PET)


    曲面印刷(キャラクター)

    マグカップ(陶磁器)

  • マグカップ(PET)


    曲面印刷(ベタ+網)

    マグカップ(PET)

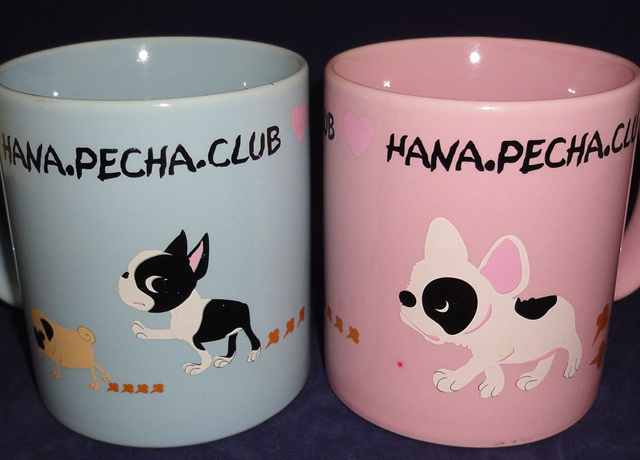

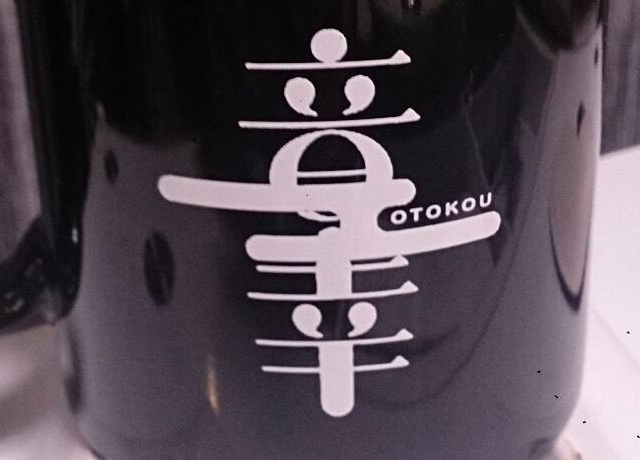

  • 陶器マグカップ


    曲面印刷・ロゴ(白)

    陶器マグカップ

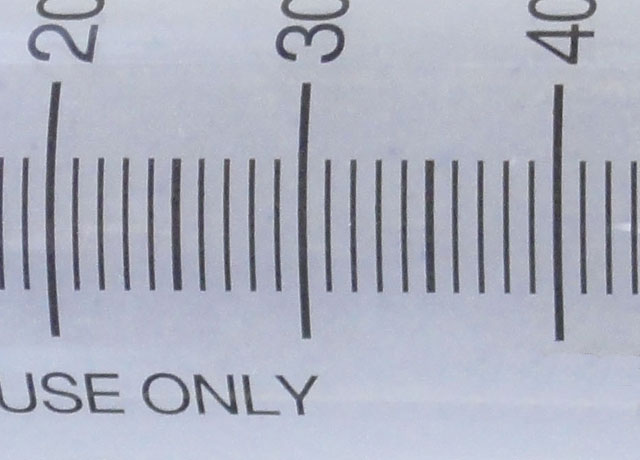

  • PP素材シリンジ(注射器)(前処理 ー UV印刷)


    曲面印刷・UV(墨)

    シリンジ(PP)

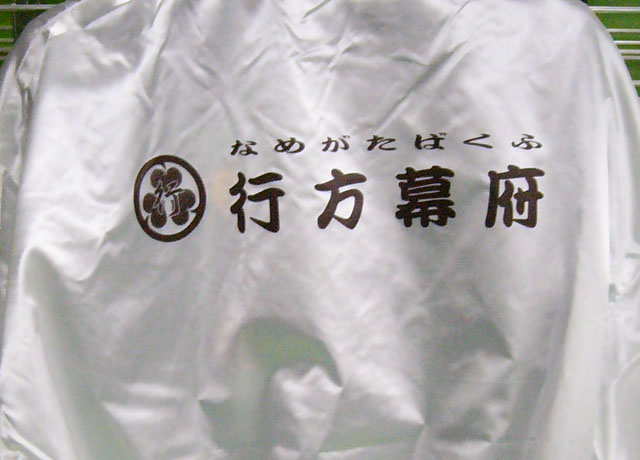

  • サテンスタジャン(特色1色印刷)


    平面印刷・ラバー

    サテンスタジャン

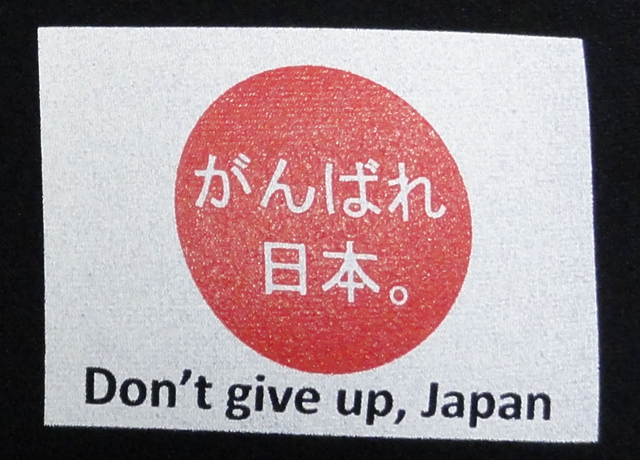

  • Tシャツ(特色1色+1色グラデーション)


    平面・ラバー・(ベタ+網)

    Tシャツ(綿)
